JR-GP-4Z6T CNC雕刻机
数控眼镜加工机
主体结构采用强化铸铁机架和进口零部件本身稳定性也很好,夹具调试简单易用即便是新手也能很快的完成调试工作
四轴六头眼镜加工机,夹具配以四轴旋转轴,眼镜加工过程中加工更加的灵活快速,加工过程自动上料出料,自动化程度较高,适用于眼镜花式较为复杂的眼镜加工,具有加工速度快灵活性好的特点。主体结构采用强化铸铁机架和进口零部件本身稳定性也很好,夹具调试简单易用即便是新手也能很快的完成调试工作。
外形尺寸
此尺寸仅提供机器安置空间参考用途,机器本身精确尺寸以实物为准!
主要特性和优点
1、控制系统:台湾新代控制器具有易学易用稳定性好的特点。

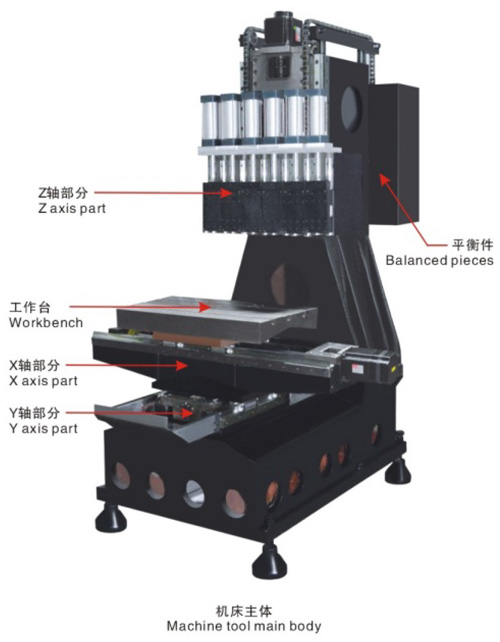

2、主体:铸铁机身结构,采用高强度250铸铁内部肋骨强化,全部经热处理,稳定性高,不变形,使之具有高强度高刚性。
3、直排主轴:并排放置高转速电主轴,具有换刀快安全可靠性高的特点,主轴最高转速达到24000RPM。
4、旋转轴:采用进口高精密分割器,具有精度高坚固耐用的特点。
5、螺杆导轨:采用德国Rexroth(力士乐)产品,确保机械传动精度及使用寿命。
6、伺服系统:采用山洋P5、P6系列伺服系统,具有高惯量大扭力的特点。
7、气动元件:气动元件采用的是台湾新恭及日本SMC的产品,确保机械动作顺畅及机械品质。
8、主轴冷却:采用的是带制冷功能冷却器使主轴处于最佳工作状态延长主轴使用寿命。
项目 | JR-GP-4Z6T | |
CNC装置规格 | 参数 | 四轴六头 |
最大移动行程 | X轴(mm) | 380 |
Y轴(mm) | 380 | |
Z轴(mm) | 320 | |
A轴 | 360° | |
进给速度 | X/Y/Z 轴(mm/min) | 15000 |
A轴(四轴)(mm/min) | 15000 | |
最大切削量(mm/min) | 8000 | |
精度 | 系统分析精度(mm) | 0.00065 |
重复精度(mm) | 土0.005 | |
工作台 | 工作台面积(mm) | 520x380 |
最大工作负荷(Kg) | 150 | |
主轴 | 主轴功率(kw) | 3.8-4.5 |
主轴最高转速(min-1) | 24000 | |
索咀规格 | ER16 | |
刀具参数 | 刀具数量(Pcs) | 6 |
可使用范围(mm) | 10-100 | |
最大刀具长度(mm) | 50 | |
切削能力 | 眼镜胶料(mm/min) | 8000 |
金属(mm/min) | 300 | |
夹具参数 | 工作方式 | 气动 |
最大加工尺寸(mm) | W:22-85 L:120-200 | |
送料器参数 | 工作方式 | 气动 |
最大坯料尺寸(mm) | W:22-85 L:120-200 | |
所需动力源 | 电源 | AC380V+0V/50HZ |
最大功率(KVA) | 10 | |
压缩空气(Mpa) | 0.5-0.6 | |
油(L) | 2-3 | |
机床 | 机器尺寸(mm) | 1680x1650x1960 |
所需安装面积(mm) | 2100x2500 | |
机器重量(kg) | 3200 |
项目 | 标配附件 | 数量 |
机器本体 | 机身 | 1 |
自动送料器 | 1 | |
四轴内外圈夹具 | 1 | |
下料机械手 | 1 | |
主轴 | 6 | |
其它附件 | 自动注油器 | 1 |
全自动主轴冷却器 | 1 | |
铸铁垫块 | 6 | |
地脚螺杆 | 6 | |
使用手册 | 1 | |
内六角扳手 | 1 | |
主轴扳手 | 2 | |
ER-16索咀 | 3 | |
网线 | 15米 |
